Coffrage en placoplatre autour du conduit Poujoulat
Une fois le conduit poujoulat installé, il faut le coffrer
Il n’y a plus qu’à installer les rails, tout mettre d’aplomb.
Attention il y a une distance réglementaire de sécurité à respecter autour du conduit poujoulat.
Une fois les rails en place, il faut placer la laine de roche (plus résistante au feu) et faire en sorte qu’elle ne bouge pas et retombe sur le conduit Poujoulat.

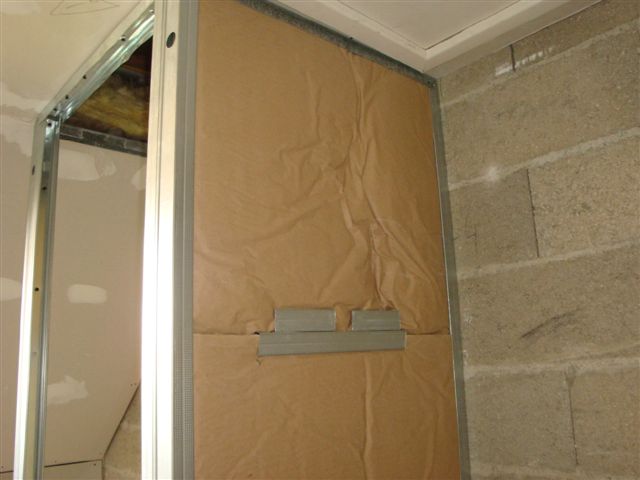

là, je vous avoue que c’est le système « débrouille »…. En effet , j’ai récupéré toutes les chutes de rails, cornières assez longues et les ai fixés de façon à empêcher la chute de la laine de roche à l’intérieur du coffrage
Avec un peu d’imagination, on y arrive, n’hésitez pas cliquer sur les photos pour plus de détails.
Retrouvez toutes les images et bien plus encore sur ma galerie photos sur cette page
Bonjour, je suis dans (a peu près ) la meme configuration que vous. Avez vous prévu des ventilations sur votre habillage ? Quelle est la matiere blanche autour de votre conduit qui traverse le plancher ? Comment avez vous isolé au niveau des combles ? Merci d’avance!
Bonjour, merci pour votre commentaire, oui il est prévu une grille d’aération en bas de l’habillage ( non posée sur les photos) le haut étant ouvert, la « matière blanche est un isolant anti-propagation de chaleur une laine à base de céramique, je crois (c’est un ami spécialiste de la pose de conduit qui me l’a fournie) une chose est sure, lisez attentivement et respectez srupuleusement le DTU 24.1 : Travaux de fumisterie. car sinon vous ne serez pas couvert pas l’assurance en cas d’incendie.
Dans les combles isolation laine de verre (ca gratte…) de 200 mm d’épaisseur placé entre les fermettes puis j’ai acheté un rouleau de papier kraft en 1 m de largeur et 300 m de longueur et je l’ai déroulé en passe croisées ( et en chevauchant chaque passe de 10 cm environ, chaque chevauchement étant relié par de la colle) sur la laine de verre…puis agrafage sur les fermettes
Attention bien penser à la ventilation du toit…. mes fermettes faisant 260 mm de largeur. Une fois la laine de verre mise en place, ca me laisse 60 mm entre les tuiles et la laine de verre. et de l’autre coté de l’isolant grâce au papier kraft agrafé bien tendu, ca me laisse un espace d’air entre le placo et l’isolant. Du coup même en ce moment il ne fait pas trop chaud dans les combles
Je cherche à savoir la distance de sécurité entre le conduit et la cloison, pourrais tu ma la donner ?
Merci d’avance.
Bonsoir, la distance de sécurité est en fonction du diamètre des tuyaux poujoulat, il faut regarder l’étiquette. Afin de ne pas dire de bêtises, il vaut mieux aller sur le site de poujoulat et regarder leur catalogue interactif (en page 6, il est expliqué ce qu’il y a marqué sur l’étiquette du conduit), voici le lien http://www.poujoulat.fr/guide_dtu_2009/index.html
Cordialement.
La façon dont vous avez scellé le bas du Poujoulat. M’interesse. Pourriez vous me la detailler? Est ce du mortier. Quel distance entre le mortier et le poujoulat. Quel est la matiere qui bouche l’espace. Est ce flexible pour la dilatation?…;
Bonjour,Merci pour votre commentaire
Pour information, le bas du poujoulat a été coffré (un peu comme un chevêtre de fenêtre de toit) et bardé de clous (assez long) intérieurement tout autour du conduit ces clous étant reliés entre par du fil de fer (afin de créer un ferraillage béton.
Le dessous de l’ouverture a été bouchée par une planche (afin que le béton ne coule pas), cette planche étant soutenu par des étais, le conduit poujoulat a été entouré par de la laine anti-propagation de chaleur a l’endroit où le béton risquait de toucher le conduit (type laine céramique) et le béton (béton déjà mélangé en sac) a été coulé. Je ne tiens pas à mettre des photos car seul un professionnel ou une personne très avertie doit réaliser cette opération afin de respecter scrupuleusement le DTU 24-1 (ainsi que les autres normes décrets et lois de fumisterie en vigueur à ce jour) et ainsi ne pas risquer de mettre le feu à sa maison. vous ne devez entreprendre ces travaux que si vous êtes absolument sur de ce que vous faites. La façon de faire que je viens de détailler ne peut en en aucun cas engager ma responsabilité sous aucune forme que ce soit. ESpérant avoir répondu à votrte demande, cordialement
Bonjour, tu parles d’un rouleau kraft d’1m de large que tu déroules pour croiser chevrons et LV, mais je ne comprends pas comment le mettre en place sachant que tu dois mettre des rails pour soutenir la LV, donc il y a aussi les suspentes (+les rails) qui posent probleme non ?
(cf. ta photo N°100_8523 dans le dossier « combles interieurs » dans ta galerie photo) <— moi, j'en suis là, mais je vois pas comment mettre ce papier kraft ?
Merci pr ton aide.
Bonjour , j’ai acheté un rouleau de papier kraft de 300 mètre de long et 1 mètre de large, je l’ai déroulé en plusieurs passes perpendiculaires (dans le même sens que les rails…) et à l’aide d’une agrafeuse électrique, je les ai fixé sur les arbalétriers et pieds droits (pièces de charpente en bois) tout en superposant les bords de chaque passe sur 2 cm . bien sur les suspentes étant pointues et déjà en place , elles ont traversées les bandes de kraft (voir Galerie de mille et une recettes | isolation | 101_1159) puis après quand toutes les bandes de kraft ont été posées j’ai fixé les rails (fourrures) sur mes suspentes.Attention, sur certaines photos, j’avais mis des fourrures en place temporairement afin de tenir la laine de verre en place mais je les ai enlevés au fur et à mesure que je fixais mes bandes de kraft puis je les ai remis en place quand tout était agrafé . Espérant avoir été clair dans mon explication…Et merci pour le commentaire.
Bonjour, notre installation est ssiblement la même sauf que notre isolant de comble est de la laine projetée!
Je ne comprends pas bien a quoi sert le papier craft? les combles ne sont pas aménageables chez nous.
Sinon l’isolant blanc a la base de votre conduit est il obligatoire ou peut il se remplacer par de la laine de roche?
Sinon lorsque la partie Alu de la laine de roche est percée, peut on quand s’en servir ou faut il la jeter?
Merci de votre réponse.
Bonjour, l’isolant à la base du conduit est obligatoire, c’est une sorte de laine céramique. Le papier kraft sur l’isolant est un pare-vapeur (une recherche sur google vous en apprendra plus). Pour votre conduit , je vous conseille de lire le dtu de fumisterie en vigueur à ce jour ( le dtu 24.1 si je ne me trompe pas). Vous pouvez vous resservir de la laine de roche mais plus comme isolant avec une sécurité incendie.
did you give ventilation in order the heat the room?
bonjour a quelle dois je mettre les grilles de ventilation si je veux poser un faux plafond en pvc
merci
